Lityum-iyon pillerde iyon taşınımının Monte Carlo ile incelenmesi McGill Üniversitesi’nden araştırmacılar, lityum-iyon pillerin (LİP’ler) katı elektrolitler arası fazında (SEI) kilit bir madde olan lityum oksitteki (Li2O) karmaşık lityum taşıma mekanizmalarını anlamada önemli adımlar attılar. Gelişmiş hesaplama tekniklerinin kullanıldığı bu araştırma, elektrikli araçlar ve yenilenebilir enerji depolama gibi yüksek güçlü uygulamalar için kritik öneme sahip olan LİP’lerin performansını ve verimliliğini artırma konusunda Monte Carlo (MC) ile gelecek sunulabileceğini vaat ediyor.
Ali Jaberi ve Raynald Gauvin liderliğindeki araştırma ekibi, yoğunluk fonksiyonel teorisi (DFT) ve Kinetik Monte Carlo (kMC) simülasyonlarını bir araya getiren çok ölçekli bir hesaplama yaklaşımı kullandı. Bu hibrit yöntem, lityum iyon difüzyonunu eşi benzerine rastlanmamış bir doğrulukla modellemelerine olanak tanıyarak Li2O içindeki lityum iyonlarının davranışını belirleyen atomik düzeydeki süreçler hakkında bir fikir verdi.

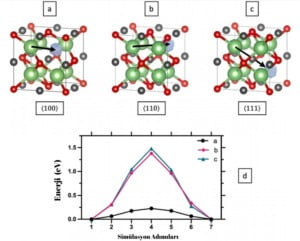

Bu çalışmanın en önemli sonuçlarından biri, Li2O’nun anti-florit yapısı boyunca lityum iyonu difüzyonu ile bağlantılı enerji bariyerlerinin tespit edilmesidir. Araştırmacılar,〈100〉kristalografik yönü üzerindeki boşluk aracılı difüzyon yolunun, yaklaşık 0,57 eV olarak hesaplanan en düşük enerji bariyerini gösterdiğini hesaplamıştır. Bu düşük bariyer, LİP’lerin hız kapasitesini artırmak için gerekli olan görece hızlı bir difüzyon sürecinin göstergesidir.

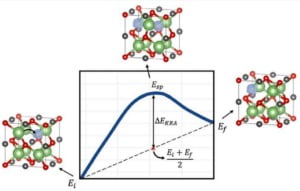

MC simülasyonları, lityum-iyon geçiş dinamiklerini ölçmede çok önemli bir rol oynar.1 kMC yöntemi, uzun zaman ölçeklerinde çok sayıda potansiyel difüzyon olayını simüle ederek, lityum-iyonu taşınım niteliklerinin istatistiksel olarak sağlam bir şekilde öngörülmesini sağlamıştır. Bulgular, normal çalışma sıcaklıklarında Li2O’daki lityum iyonu difüzyon hızının 108 cm2/s kadar yüksek değerlere ulaşabildiğini ve bunun da deneysel gözlemlerle iyi bir şekilde uyumlu olduğunu göstermiştir.2 Bu yüksek difüzyon oranı, Li2O’nun SEI’nin verimli bir bileşen olduğunu ve yüksek performanslı LİP’ler için gerekli olan hızlı iyon taşınmasını desteklediğini göstermektedir.
Ayrıca, bu çalışma sıcaklığın lityum-iyon mobilitesi üzerindeki etkisini vurgulamıştır. Beklendiği gibi, difüzyon katsayısının Arrhenius tipi bir davranışı takip ederek sıcaklıkla birlikte arttığı bulunmuştur. Araştırmacılar bu ilişkiye dair detaylı bir matematiksel model sunarak difüzyon katsayısının formülize etmişlerdir. Bu formül, farklı çalışma koşulları altında lityum-iyon hareketliliğinin kesin tahminlerine olanak tanıyarak, değişen termal ortamlarda pil performansını optimize etmek için değerli kılavuzlar sağlar.
Araştırma, LİP’lerin temel anlayışında önemli bir gelişme teşkil etmektedir. DFT ve kMC simülasyonlarının bir kombinasyonu kullanılarak SEI içindeki lityum iyonlarının difüzyonunu doğru bir şekilde modelleyen çalışma, geleceğin pil malzemelerinin tasarımı ve optimizasyonu için güçlü bir yöntem sunmaktadır. Bu çalışmanın sağladığı bilgiler, direncin en aza indirgenmesi ve iyon taşınımının en üst düzeye çıkarılması için tasarlanmış özel özelliklere sahip SEI katmanlarının geliştirilmesini sağlayabilir ve böylece LİP’lerin genel verimliliğini ve ömrünü uzatabilir.
Buna ek olarak, ayrık moleküller genellikle düşük iletkenlik gösterir ve pil elektrolitlerinde çözünme eğilimindedirler. Bu durum, redoks bölgelerinin yetersiz kullanımına, düşük şarj-deşarj sürelerine ve zayıf döngüsel stabiliteye yol açar.3
Araştırmacılar, ileride hesaplama çerçevesinin enerji depolama teknolojilerinde kullanılan diğer malzemelere de uygulanabileceğini ileri sürüyor. Ekip, kMC simülasyonlarını farklı bileşiklere ve batarya kimyalarına genişleterek, yeni nesil enerji depolama sistemlerinin performansını artırmanın yeni yöntemlerini bulmayı amaçlıyor.
Sonuç olarak bu çalışmanın bulguları, lityum-iyon pillerdeki malzeme özelliklerinin ayrıntılı bir şekilde anlaşılmasını sağlamak için gelişmiş hesaplama yöntemlerinden olan Monte Carlo simülasyonunun deneysel doğrulama ile birleştirmenin önemini bize göstermektedir. Daha güçlü ve verimli enerji depolama çözümlerine olan talep artmaya devam ettikçe, bu tür araştırmalar pil teknolojisinde yeniliği teşvik etmede ve LİP’lerin sürdürülebilir enerji sistemlerinde ön planda kalmasını sağlamada etkili olacaktır.
Kaynaklar
- Wang, R., Wang, L., Liu, R., Li, X., Wu, Y., & Ran, F. (2024). “Fast-Charging” Anode Materials for Lithium-Ion Batteries from Perspective of Ion Diffusion in Crystal Structure. Acs Nano, 18(4), 2611-2648.
- Jaberi, A., Song, J., & Gauvin, R. (2024). Study of lithium transport in Li2O component of the solid electrolyte interphase in lithium-ion batteries. Computational Materials Science, 237, 112914.
- https://yeserenerji.com/lityum-bataryalarda-organik-katot-taq/
Muhammed Tosun
